DSO138
Цифровой осциллограф
DSO138
- Главная
- Осциллографы и генераторы
- Осциллограф цифровой DSO138
Измерители
Цена: 640 грн.
Наличие : Нет
Техническая характеристика осциллографа DSO138:

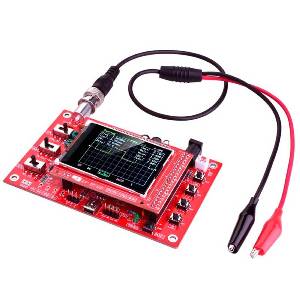

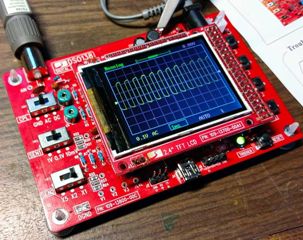

Данный осцилограф DSO138 - простой и надежный осциллограф, с помощью которого можно просмотреть форму сигнала, частоту, период, ширину импульса и др. DSO138 - идеальное решение для радиолюбителей. Благодаря компактным размерам имеется возможность использовать осциллограф в качестве карманного. Осциллограф оснащён цветным TFT дисплеем с диагональю 2,4". Ширина полосы пропускания 200КГц, позволяет использовать осциллограф DSO138 для настройки УЗЧ, ШИМ-контроллеров, ИК - устройств и многих других.
-
Количество выборок: 1 млн./сек
Полоса пропускания: 0…200 кГц
Диапазон чувствительности: 10 мВ/дел.…5 В/дел
Макс. входное напряжение: 50 В
Входное сопротивление: 1 МОм / 20 пФ
Разрешение: 12 бит
Длина записи: 1024 точки
Шкала по времени: 500 сек/дел.…10 мксек/дел.
Питание: 9 В (8…12 В)
Потребление: ~120 мА

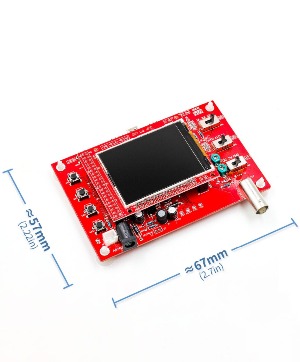

Размеры: 117x76X15 мм
Вес: 70 гр.
Режимы работы: автоматический, однократный и нормальный
Предназначение переключателей и кнопок:
Переключатели:
Верхний переключает режим работы входа:
- Заземлен
- Режим работы без учета постоянной составляющей, или АС, или режим работы с закрытым входом. Хорошо подходит для измерения переменного тока.
- Режим работы с возможностью измерения постоянного тока, или режим работы с открытым входом. Позволяет проводить измерения с учетом постоянной составляющей напряжения.
Второй и третий переключатели позволяют выбрать масштаб по оси напряжения.
Кнопки:
1) При коротком нажатии включает режим HOLD, т.е. фиксация показаний на дисплее. при длинном (более 3 секунд) включает или выключает режим цифрового вывода данных параметра сигнала, частоту, период, напряжения.
2) Кнопка увеличения выбранного параметра
3) Кнопка уменьшения выбранного параметра.
4) Кнопка перебора режимов работы:
- управление временем развертки, диапазон от 10мкс до 500сек.
- выбор режима работы триггера синхронизации, Авто, нормальный и ждущий.
- режим захвата сигнала синхронизации триггером, по фронту или тылу сигнала.
- выбор уровня напряжения захвата сигнала триггера синхронизации.
- прокрутка осциллограммы по горизонтали, позволяет просмотреть сигнал «за пределами экрана»
- установка позиции осциллограммы по вертикали, помогает при измерении напряжений сигнала и когда осциллограмма не влазит на экран…
- кнопка сброса, просто перезагрузка осциллографа. Рядом с кнопкой есть зеленый светодиод, он моргает когда осциллограф синхронизировался.
