FNiRSi DSO-TC2

Цифровой осциллограф + Тестер-Компонентов

FNiRSi DSO-TC2

Техническая характеристика осциллографа FNiRSi DSO-TC2:

FNiRSi DSO-TC2 Осциллограф + Транзистор-Тестер - одноканальный 200кГц осциллограф или многоцелевой транзистор-тестер радиокомпонентов.

Технические характеристики при работе как осциллограф:

• Каналов: 1
• Максимальная частота дискретизации: 2.5 MS/s
• Входной импеданс: 1МОм
• Размер буфера выборки: 1024 байт
• Полоса пропускания: 0-200 кГц
• Входное напряжение, амплитуда: ±40В (размах амплитуды 80В, щуп х1)
• Входное напряжение, амплитуда: ±400В (размах амплитуды 800В, щуп х10)
• Максимальное входное напряжение: 50Vpp (делитель 1: 1)
• Шкала развёртки Горизонтальная (времени): 1мкс/деление - 500с/деление
• Шкала развёртки Вертикальная (напряжения): 10мВ/деление - 10В/деление
• Режимы запуска развёртки (триггер): Auto (автоматический), Regular (постоянный), Single (однократный)
• Синхронизация триггера: по нарастающему / по спадающему фронту сигнала с настраиваемым порогом
• Автоматическое измерение: максимум, минимум, среднее, среднеквадратичное (RMS), амплитуда (Vpp), частота, периодичность, рабочий цикл (в плюсовом диапазоне напряжения)

Технические характеристики при работе как Транзистор-Тестер:

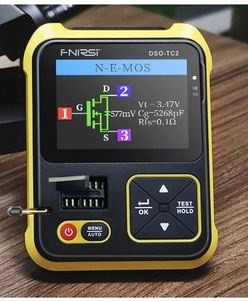

• Биполярные и полевые транзисторы, IGBT и JFET (с порогом до 5В)
• Резисторы, переменные и подстроечные резисторы 0.01Ом ~ 50МОм
• (свето)диоды и сдвоенные диоды (с падением до 5В)
• Стабилитроны (макс. 24В)
• Дроссели (катушки индуктивности) 10мкГн ~ 1мГн (с сопротивлением до 2.1кОм)
• Конденсаторы 25пФ ~ 100000мкФ значение емкости и коэфициента потерь(без ESR)
• Напряжение от 0.1В до 16.0В

Тестируемые компоненты перед проверкой должны быть разряжены.

Не допускается одновременное применение входов К-А-А и 1-2-3 для проверки компонентов.

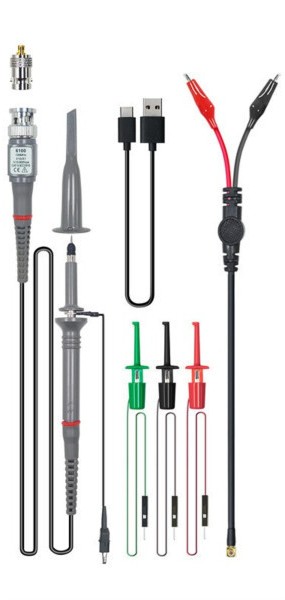

Комплектация:

• Осциллограф-тестер DSO-TC2 Fnirsi - 1шт
• Адаптер MMCX/BNC - 1шт
• Шнур MMCX/"крокодилы" - 1шт
• Шнур USB-A/USB-C - 1шт
• Щупы-зацепы - 3 шт
• Щуп к осциллографу с делителем P6100 (1:10) - 1шт

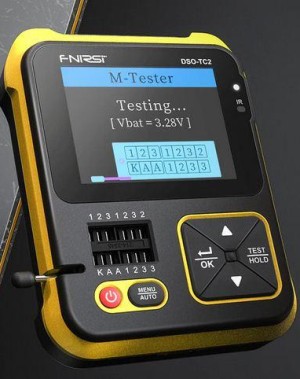

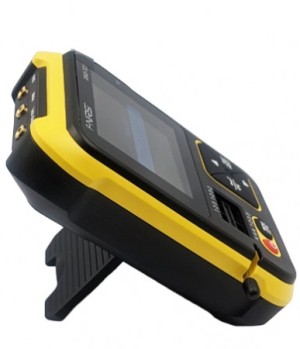

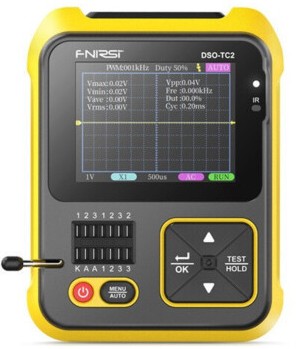

Элементы графического интерфейса и данные определений/измерений для каждого представленного режима выводятся на небольшом, в тоже время довольно ярком, цветном TFT ЖК-экране 320х240 точек (диагональ 2.4 дюйма) с регулируемым уровнем подсветки. У DSO-TC2 имеется звуковое сопровождение нажатия немногочисленных клавиш, громкость которого также может быть настроена по желанию. Пользовательский интерфейс DSO-TC2 выполнен тремя портами MMCX и ZIF-панелью с рычажком подпружиненного зажима. Кроме РЧ-канала осциллографа (DSO), на боковую стенку корпуса раздельно выведены вход независимого вольтметра 0-16В постоянного тока (IN 0-16V) и выход генератора прямоугольной формы (PWM). Специальный фирменный переходник совмещает разъём BNC щупа осциллографа со входом MMCX тестера. Маркировка 14-контактной зажимной панели символизирует отдельную зону тестирования стабилитронов (К-А-А) и зону испытания остальных компонентов (1-2-3). Повторяющиеся цифры разъёма указывают на их внутрисхемное объединение, создающее удобство размещения любых полупроводников со случайными размерами.

Питается миниатюрный DSO-TC2 от встроенной 3.7-вольтовой литиевой батареи номиналом 1500мАч, обеспечивающей прибору беспрерывное время работы вплоть до 4 часов на одном заряде. Расположенный в корпусе стандартный порт UBS-C предусматривает возможность подзарядки батареи тестера-осциллографа от произвольного внешнего источника с выходным напряжением 5В (например, пауэрбанк или сетевой адаптер). В системных настройках реализован механизм энергосбережения с автоматическим выключением устройства после минутного бездействия.
