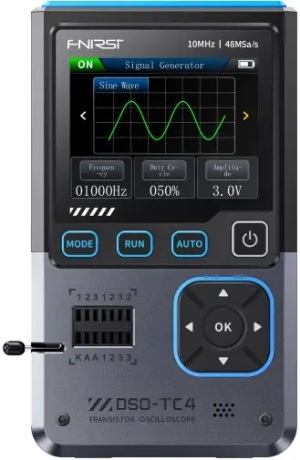

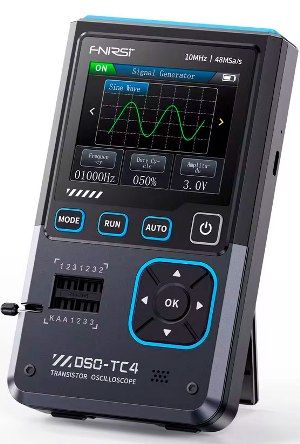

FNiRSi DSO-TC4

Цифровой осциллограф + Тестер-Компонентов + Генератор сигналов

FNIRSI DSO-TC4

Техническая характеристика осциллографа FNIRSI DSO-TC4:

FNIRSI DSO-TC4 Осциллограф + Транзистор-Тестер + Генератор сигналов - одноканальный 10МГц 10 с 48MSa/s осциллограф, многоцелевой тестер радиокомпонентов (в том числе стабилитронов) и считыватель кодов ИК-пультов, генератор сигналов (13 форм сигналов).

Технические характеристики при работе как осциллограф:

• Каналов: 1
• Частота выборки: 48 МВ/с
• Диапазон временных разверток: от 50 нс/дол до 20 с/д.
• Усиление по вертикали: от 10 мВ/дол до 10 В/дол.
• Полоса пропускания: 10 МГц
• Автоматические измерения: 8 параметров (частота, пик-пик, заполнение импульса, амплитуда, максимум, минимум, период, RMS, среднее значение)
• Тип входа: открытый DC, закрытый АС, входной импеданс: 1 МОм, 25 пФ
• Максимальное напряжение на входе: 40 В (деление: 1 к 1), 400 В (деление 10 к 1).
• Дисплей: 2,8” TFT: 320x240
• Питание: встроенный аккумулятор 1500 мАч (10 часов работы)
• Габариты: 142 х 90х 27,5мм, масса: 186 гр

Технические характеристики при работе как Транзистор-Тестер:

• Транзистор, усиление hfe, напряжение Ube, Ic/Ie, ток Iceo, Ices, напряжение Uf
• Диод, тестовое напряжение: меньше 5В. напряжение перехода, обратный ток, емкость.
• Стабилитрон, тестовое напряжение: от 0,01 – 24 В. напряжение перехода, обратный ток, емкость.
• JFET: емкость Cgate, ток Idrain/Vgs, напряжение Uforward
• IGBT: ток Idrain/Vgs, напряжение Uforward
• MIOSTET: напряжение Uturn-on, емкость Cgate, сопротивление Rds, напряжение Uforward
• SCRS/Triac: тестовое напряжение до 5В, ток до 6мА, напряжение Ugate
• Емкость: 25 пФ – 100 000 мkФ, емкость и потери Vloss ESR
• Сопротивление: 0.01Ом – 50 МОм
• Индуктивность: 10 мкГн-1000 мкГн, значение и сопротивление
• Напряжение: 0-16 В
• IR декодирование: NEC протокол, воспроизведение кода и формы на дисплее

Технические характеристики генератора::

• 13 форм сигнала
• синус: 1-50Гц/0-3.0В/50%
• меандр: 1-50кГц/0-3.0В/50%
• треугольник: 1-50кГц/0-3.0В/50%
• импульс: 1-50кГц/0-3.0В/0-100%
• наклон: 1-50кГц/0-3.0В/0-100%
• DC: 0-3.0В

Тестируемые компоненты перед проверкой должны быть разряжены.

Не допускается одновременное применение входов К-А-А и 1-2-3 для проверки компонентов.

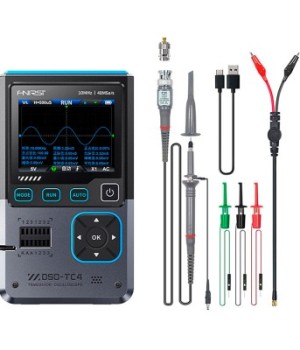

Комплектация:

• Осциллограф-тестер DSO-TC4 Fnirsi - 1шт
• Адаптер MMCX/BNC - 1шт
• Пробник с крокодилами (деление 1:1) - 1шт
• Шнур USB-A/USB-C - 1шт
• Щупы-зацепы - 3 шт
• Щуп к осциллографу с делителем P6100 (1:10) - 1шт

Портативный осциллограф DSO-TC4 имеет полосу пропускания 10 МГц. Благодаря полной функции запуска (один, нормальный, автоматический) его можно использовать как для периодических аналоговых сигналов, так и для апериодических цифровых сигналов. Оснащенный эффективным одним нажатием кнопки AUTO, измеренный сигнал может отображаться без громоздкой настройки.

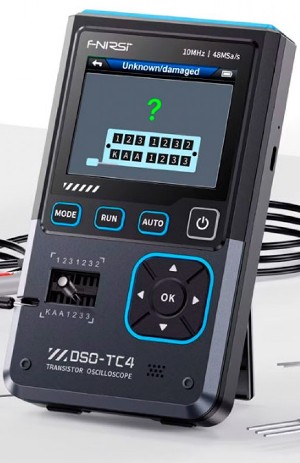

С помощью функции тестирования транзисторов он может автоматически идентифицировать и измерять различные транзисторы, включая транзисторы NPN и PNP, N-канальные и P-канальные полевые транзисторы, полевые транзисторы с переходом, диоды, двойные диоды, тиристоры, резисторы, катушки индуктивности, конденсаторы пассивные компоненты. Он также имеет автоматическое определение PIN-кода и может автоматически анализировать инфракрасный код протокола NEC.

Генератор сигналов имеет в общей сложности 13 форм сигнала по выбору: синусоида, прямоугольная волна, пульсовая волна, треугольная волна, переменная волна и постоянный ток. Выходная частота, выходное напряжение и выходной коэффициент нагрузки регулируются.
